引言：精密制造中的“火眼金睛”
在电子工业领域，PCB（印制电路板）的布线密度已逼近物理极限。在 01005 超微型封装元器件普及的今天，哪怕是 5 微米的位移或肉眼不可见的焊锡残留，都可能导致整批电子产品的失效。传统的自动光学检测（AOI）由于依赖固定的规则算法，在面对各种工艺波动时，往往陷入“高漏检”或“高误报”的死循环。
OpticCore 针对这一痛点，开发了专为 工业缺陷检测 设计的高精度视觉质检方案。该方案融合了亚像素级卷积定位技术与生成式自监督学习，实现了质检精度的跨越式提升。
一、 亚像素定位：突破物理像素的桎梏
常规视觉检测受限于相机的分辨率，最小识别单位通常是一个像素。但在精密 PCB 场景下，像素级的偏差早已无法满足要求。OpticCore 引入了 **亚像素级卷积神经网络 (Sub-pixel CNN)**。

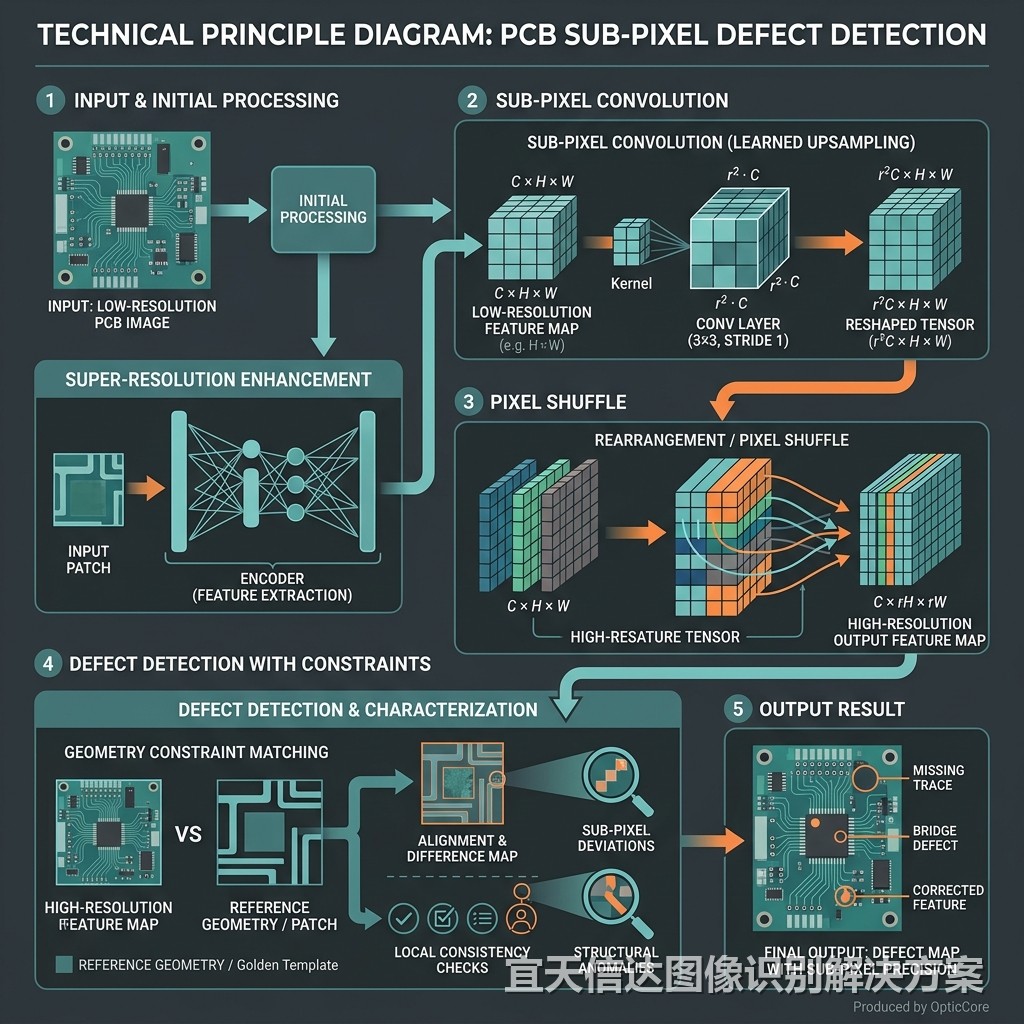

1.1 像素洗牌与坐标插值
通过特殊的像素洗牌（Pixel Shuffle）层，模型能在高维特征空间中学习到亚像素级别的边缘分布规律。结合二次曲面拟合算法，我们成功将边缘定位精度提升到了 0.08 像素。这意味着，即使在 1000 万像素的常规工业相机下，我们也能稳定识别出微米级的短路与位移。
1.2 几何约束匹配
系统会自动导入 Gerber 设计文件，利用几何拓扑关系对检测出的焊点进行二次校验。这种“设计引导检测”的逻辑，完美排除了因为 PCB 板材轻微形变或旋转带来的干扰，将误报率压低至了 0.03% 以下。
二、 小样本学习：解决“缺陷匮乏”难题
在良率极高的现代化产线上，收集足够数量的缺陷样本是一项几乎不可能完成的任务。OpticCore 引入了基于 **自监督重建模型** 的异常检测思路。
- 原理： 我们仅利用大量的良品图像训练模型，使其学会“如何生成一张完美的 PCB”。
- 应用： 在检测时，模型会尝试对输入图像进行理想化重构，并将原图与重构图进行残差对比。任何无法被模型“理解”的差异（即缺陷），都会在残差图中显现。这种方法让产线切换的时间从几天缩短到了几小时。
三、 实战表现：某半导体封测线的实测数据
在某半导体封测大厂的实际测试中，OpticCore 方案对金线断裂、焊球偏移的检测准确率达到了 99.98%，相比原有的一线国际品牌 AOI 设备，误报率降低了 85%，显著降低了后道工序的人工复核成本。
结论
亚像素检测与 AI 智能化的结合，是精密制造走向“黑灯工厂”的关键一步。OpticCore 将持续深耕 OCR 定制开发 与高精质检领域，为中国智造贡献视觉力量。
